スクリーンドア自動制御システム
- 地下鉄スクリーンドア自動制御システム

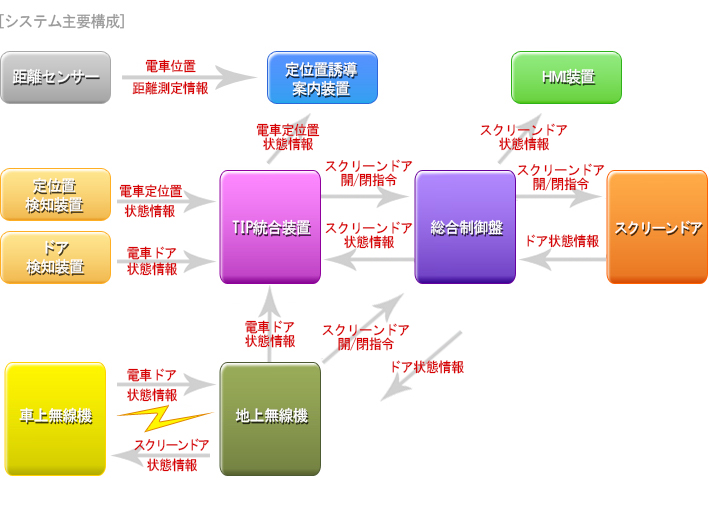

- 電車ドアの動作状態についてセンサーを利用して開閉を判断したり、電車の車上無線機からの電車ドアの動作情報をRF無線通信によって駅構内に設置されている地上無線機で受信し、スクリーンドアに連動させる機能を持つシステムです。
[納品実績]
- ソウルメトロ乙支路入口駅など10駅の駅構内PSD(ホームスクリーンドア)自動開閉装置構築
- ソウルメトロ駅三駅など14駅の駅構内PSD(ホームスクリーンドア)自動無線開閉装置構築
- ソウルメトロ3号線延長可楽市場駅など3駅の駅構内PSD(ホームスクリーンドア)自動開閉装置構築
- ソウルメトロ瑞草駅他3駅の駅構内PPSD(ホームスクリーンドア)自動無線開閉装置構築
- ソウルメトロ忠武路駅他1駅の駅構内PPSD(ホームスクリーンドア)自動無線開閉装置構築
- ソウルメトロ鍾閣駅他12駅の駅構内PPSD(ホームスクリーンドア)自動開閉装置構築
- ソウルメトロ清涼里駅他14駅の駅構内PPSD(ホームスクリーンドア)自動無線開閉装置構築
- ソウル都市鉄道公社6号線38駅の駅構内PPSD(ホームスクリーンドア)自動無線開閉装置構築
- 大邱都市鉄道公社半月堂駅など4駅の駅構内PPSD(ホームスクリーンドア)自動無線開閉装置構築
- 韓国鉄道公社龍山駅など18駅の駅構内PPSD(ホームスクリーンドア)自動無線開閉装置構築
- 韓国鉄道公社新葛駅など4駅の駅構内PPSD(ホームスクリーンドア)自動無線開閉装置構築
- TIP(Train Interface Panel)統合装置
- 駅構内のホームに設置され、各装置とのインターフェースによって電車の定位置を判断し、スクリーンドアの開閉指令機能を遂行します。
主な機能
- 電車の定位置状態を検知する。
- 総合制御盤でPSDドア開閉指令機能を遂行する。
- 総合制御盤でPSDドア開閉、アラーム情報を得る。
- ユーザーインタフェースのためのCOMポートを提供する。
- PSD信号インターフェース装置間の通信のためのCOMポートを提供する。
[PRODUCT]
| 構成項目 | 仕様 | |
|---|---|---|
| PSU(POWER SUPPLY UNIT) | 入力電圧 | DC24V / 25W-PARALLEL |
| CPU(MAIN CONTROL UNIT) | 処理速度 | 最大166MHz |
| 通信 | CAN (3個) / ETHERNET (1個) | |
| SDO(SCP DIGITAL OUTPUT UNIT) | 接点出力 | 8個 |
| SIU(SENSOR INTERFACE UNIT) | 接点入力 | 32個 |
| SDI(SCP DIGITAL INPUT UNIT) | 接点入力 | 8個 |
| SCU(SERIAL COMMUNICATION UNIT) | 通信 | RS485/422:8個 |
- ドア検知装置
- スクリーンドアに設置され、電車ドアの開/閉可否を検出するための装置で、1つのドア検出装置は7個のセンサーで構成されています。
- 電車ドアの開閉情報を検知してTIP統合装置に伝達します。
[PRODUCT]
| 構成項目 | 仕様 | |
|---|---|---|
| センサー | 入力電圧 | DC 24V |
| 筐体 | 材質 | アルミ押出 |
- 定位置検知装置
- スクリーンドア1-4と2-1間の下部に設置され、電車停車位置を検知するための装置で、12個のセンサーで構成されています。
別途に進入センサーと進出センサーを設置し、電車の進入および進出の有無を確認します。
- 電車定位置検知センサーは電車の前部車両(TC)と後部車両(TC)の位置を検知し、列車の停車位置についての情報をTIP統合装置に伝達する
[PRODUCT]
| 構成項目 | 仕様 | |
|---|---|---|
| センサー | 入力電圧 | DC 24V |
| 筐体 | 材質 | アルミ押出 |
- 定位置誘導案内装置
- ホーム先頭および後尾の乗務員の視野が確保できるように設置され、電車進入時から定位置停車までの到達距離と定位置情報を明示し、乗務員が定位置に停車できるように誘導する装置です。
- TIP統合装置から電車の定位置情報およびスクリーンドアの開閉状態を伝達して明示する。
- 距離測定センサーから電車距離情報を伝達して明示する。
[PRODUCT]
| 構成項目 | 仕様 | |
|---|---|---|
| CONTROL | IO | RS-232C (1個) / RS-422 (1個) CAN (1個) |
| FUNCTION | 明るさ自動調節 | |
| POWER | AC220V / 200W | |
| DISPLAY | MODULE SPEC | 16 x 16 DOT (12EA) |
| COLOR | RED,GREEN,AMBER | |
| MCD | 700 MCD /準屋外用 | |
- HMI(Human Machine Interface)装置
- ホームの機関士および車掌側に設置され、スクリーンドアの開閉、障害発生、手動運用などの動作状態をLEDで表示する装置です。
- スクリーンドアのドア状態の情報を総合制御盤から伝達して明示する。
[PRODUCT]
| 構成項目 | 仕様 | |
|---|---|---|
| CONTROL | IO | RS-232C (1個) / RS-422 or RS-485 (1個) CAN (1個) |
| POWER | DC 24V | |
| DISPLAY (LED) | Size | 500 x 320 |
| COLOR | WHITE,RED,GREEN,AMBER | |
- 車上無線機
- 電車内に設置されて駅構内の地上無線機と連係してスクリーンドアを制御し、状態情報を受信する装置です。
主な機能
- 電車ドア信号入力およびその他情報を地上無線機に伝達する。
- 地上無線機からスクリーンドアの状態情報を受信する。
[PRODUCT]
| 構成項目 | 仕様 | |
|---|---|---|
| CONTROL | CPU | RISC 8Bits/12MIPS |
| MEMORY | NVRAM | |
| IO | RS-232C / RS-422 or RS-485 / CAN | |
| FUNCTION | Isolation Circuit | |
| POWER | DC 100V | |
| RFU MODEM | Frequency | 447Mhz / 2.4GMhz (Zigbee) / DUAL |
| IO | RS-232C | |
| POWER | DC 5V | |
- 総合制御盤システム
- 駅の役務室内に設置され、各装置間のインタフェースによって、スクリーンドアの連動を担当する重要な装置です。
すべての装置の動作状態を監視し、障害発生時や非常事態時に手動操作で対処できる装置です。
主な機能
- TIPとATOとインタフェース
- OPD、OPSとのインタフェース
- 警報制御盤とのインターフェース
- モニタリングコンピュータとのインターフェース
- UPSとのインタフェース
- 各PSDとのインタフェース
- 中央管制とのインタフェース
[PRODUCT]
| 構成項目 | 仕様 | |
|---|---|---|
| CONTROL | CPU | RISC 8Bits/12MIPS |
| MEMORY | NVRAM | |
| IO | RS-232C / RS-422 or RS-485 / CAN / L;AN | |
| FUNCTION | Isolation Circuit /二重化構成 | |
| POWER | AC 220V | |
