水位管理システム
- 水位管理システム

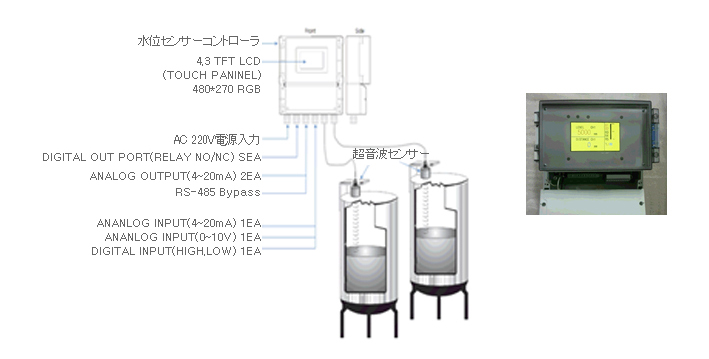

- 水位センサーコントローラは、超音波センサーなどの距離および位置測定センサー装置を使用して、測定場所の水位を検出します。
検出された値をLCD画面に表示するのはもちろん、外部に接点およびアナログ出力を送る機能を有しています。
事前に使用者の定めた水位を基準値としてタッチスクリーンに設定すると、センサーが入力した値と設定した基準値を比較し、 5つのリレー接点を駆動して4～20mAのアナログ電流を出力します。また、2つのアナログ入力と1つのデジタル出力を有し、入力されたRS-485信号をバイパスする機能も有しています。
| 構成項目 | 仕様 | 数量 | 内容 |
|---|---|---|---|
| 通信 | RS-232 | 1 | |
| RS-485 | 2 | ||
| ブザー | 5V | 1 | LCDタッチ時に警報音 |
| アナログ電流出力 | 4～20mA | 2 | センサーから取得した情報により該当する設定された値を出力 |
| デジタル接点出力 | RELAY | 5 | センサーから取得した情報により設定された値を出力 水位センサー0～1M 1番ON 水位センサー1～2M 2番ON 水位センサー2～4M 3番ON 水位センサー4M以上4番ON |
| デジタル接点入力 | OPEN COLLECTOR |
1 | 外部状態入力 |
| アナログ入力(電圧、電流) | 4～20mA電流 0～10V電圧 |
2 | 外部入力4～20mA電流 外部入力0～10V電圧 |
| ディスプレイ | TOUCH TFT LCD |
1 | レベル、状態および情報表示 |
| 電源 | 入力AC220V / 15W |
