クラスター
- e-Sign クラスター (e-Sign cluster)
- データ通信で端末制御装置とそれに接続された複数端末の情報を受ける。
そして四つのLEDをPWM方式の専用Driver ICを利用し、コントローラーに送信されたシグナルを レシーバーボードを通じて演出する装置である。
(※モールディングタイプ/防水等級 IP 68認証 : 最高等級の認証)
AWL-FM104-4212000(AWL–4500C-LF)

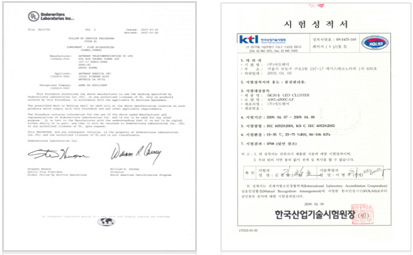

認証 : UL認証資料, IP-68認証製品
| モデル名 | AWL-FM104-4212000(AWL–4500C-LF) |
|---|---|
| Dimension (mm) | 45 × 42 |
| LED | 4 |
| Color | One Billion Color |
| Control Driver | 36Bit Constant Current LED Driver with PWM Control |
| Brightness | 5,900mCd |
| Waterproof | Epoxy Molding |
| Life Time | 50,000Hours |
| Supply Voltage/Operating Current | DC12V / 120㎃ |
| Power Consumption | 1.08W~1.44W |
| Certification | UL, IP 68 Certified |

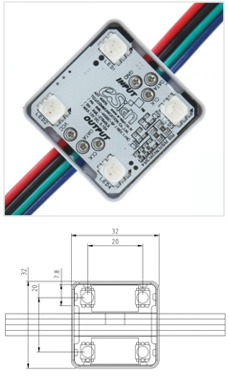

- e-Signミニクラスター (e-Sign mini cluster)
- データ通信で端末制御装置とそれに接続された複数端末の情報を受ける。
そして四つのLEDをPWM方式の専用Driver ICを利用し、コントローラーに送信されたシグナルを レシーバーボードを通じて演出する装置である。
| モデル名 | AWL-FM104-3212000(AWL–4500C-LF) |
|---|---|
| Dimension (mm) | 32 × 32 |
| LED | 4 |
| Color | One Billion Color |
| Control Driver | 36Bit Constant Current LED Driver with PWM Control |
| Brightness | 5,900mCd |
| Waterproof | Epoxy Molding |
| Life Time | 50,000Hours |
| Supply Voltage/Operating Current | DC12V / 120㎃ |
| Power Consumption | 1.08W~1.44W |
- e-Sign 個別制御クラスター (Individually Controlled e-Sign cluster)
- データ通信で端末制御装置とそれに接続された複数端末の情報を受ける。
- そして四つのLEDをPWM方式の専用Driver ICを利用し、コントローラーに送信されたシグナルを
- レシーバーボードを通じて演出する装置である。
-. 1個のLEDを個別制御可能 -.既存の製品に比べて解像度が4倍高い
-
AWL-FM204-3212000(AWL–4520C-LF)
| モデル名 | AWL-FM204-3212000(C4S-FIC) |
|---|---|
| Dimension (mm) | 32 × 32 |
| LED | 4(Individual control) |
| Color | One Billion Color |
| Control Driver | 36Bit Constant Current LED Driver with PWM Control |
| Brightness | 5,900mCd |
| Waterproof | Epoxy Molding |
| Life Time | 50,000Hours |
| Supply Voltage/Operating Current | DC12V / 240㎃ |
| Power Consumption | 2.88W |
- イージークラスター (Easy Cluster)
- 易しいコントローラーのイージークラスターの光を使用者が簡単で自由に調節できるように設計されたスマート型コントローラーとそれに応じて演出される装置 / Data通信で、端末機制御装置とそれに接続された複数端末を総称して4個のLEDを PWM方式の専用 Driver ICを利用して Controllerから送信された Signalを通じて演出する装置である。
- 経済性が高い製品
-
AWL-FM704-4212000 (AW-EGC)
| モデル名 | AWL-FM704-4212000 (AW–EGC) |
|---|---|
| Dimension (mm) | 45× 42 |
| LED | 4 |
| Color | One Billion Color |
| Control Driver | 36Bit Constant Current LED Driver with PWM Control |
| Brightness | 5,900mCd |
| Waterproof | Epoxy Molding |
| Life Time | 50,000Hours |
| Supply Voltage/Operating Current | DC12V / 120㎃ |
| Power Consumption | 1.08W~1.44W |
| Certification | IP 68 certified |
- LED 3球型クラスター [3-LED Type Cluster (LED 3 Chip Cluster)]
- Data通信で、端末機制御装置とそれに接続された複数端末を総称して 3個の LEDを PWM方式の専用 Driver ICを 利用して Controllerから送信された Signalを Receiver Board(レシーバーボード)を通じて演出する装置である。
- 光の拡散性が高い。
- 3球型で小型チャンネルに相応しい。
- 経済性が高い製品。
-

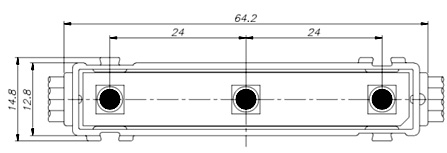

AWL-FM703-6008000
| モデル名 | AWL-FM703-6008000 (AWL–C3ST-F) |
|---|---|
| Dimension (mm) (W×L×H) | 64.2 × 12.8 × 9 |
| LED | 3 |
| Color | One Billion Color |
| Control Driver | 36Bit Constant Current LED Driver with PWM Control |
| Brightness | 5,900mCd |
| Waterproof | Epoxy Molding |
| Life Time | 50,000Hours |
| Supply Voltage/Operating Current | DC12V / 120㎃ |
| Power Consumption | 0.7W ~ 0.72W |
| Certification | IP 68 certified |
