コントローラ

レシーバー (Receiver RS-485)
従来の製品とは違い、データ送信距離が１ｍ以上になった場合でもcontrollerとcluseter間のデータ受信を正常に行うために開発したLFSならではのレシーバーボードである。
  • レシーバー (Receiver RS-485)
モデル名 AWL-IR100-DF00(AWL-1110R)
Dimension (mm) 48.6 × 45
Signalling Type TIA / EIA-485 (RS-485)
Signalling Rate Max. 30Mbps
Waterproof Epoxy Molding
Function RS-485 to TTL Level
制御装置から受信された増幅信号をクラスター信号に変換
コントローラー (Controller)
制御装置は一つのユニットだけでも最大限のクラスター制御が可能であり、Frame Sync機能を通じてccu相互間を完璧に連動させる。
デザイナーがフラッシュで作業した内容をプログラムを通じ、変換されたデータをコントローラーに入力させた後、 受信したデータを定められたLED AddressにColorなどを表現させる方式である。
いくら膨大な規模のクラスターボードでも一体化された構成が可能であり、高速のCPUと大容量のメモリを使用するため、 表現の制限がほとんどない。保守の利便性のためにDirect LANとInternet接続機能を提供する。
** カラークラスターの色を制御する装置は、クラスターの所要数量によって区分される。

FCC, EMI, EMC Authentication

  • ① AWL-CF101-1200(AWL–2100M)

    ① AWL-CF101-1200(AWL–2100M)

  • ② AWL-CF004-DF00(AWL-2800M)

    ② AWL-CF004-DF00(AWL-2800M)

  • ③ AWL-CF004-DF00(AWL-2800M)

    ③ AWL-CF004-DF00(AWL-2800M)

モデル名 ①AWL-CF101 1200(AWL–2100M) ②AWL-CF004-DF00(AWL-2800M(4)) ③AWL-CF008-DF00(AWL-2800M(8))
Dimension(mm)
(W × L × H)		 45 ×50×12 147×157.6×30 147×157.6×30
Processor RISC 8bit RISC 8bit RISC 32bit
Memory 512KB Flash 32MB Flash 64MB Flash
Interface RS-232 Ethernet RS-232(GUI) Ethernet RS-232(GUI)
Cluster Control RS-485 / 1Port / 120Cluster(Max.) RS-485 / 4Port / 1,000Cluster(Max.) RS-485 / 8Port / 2,000Cluster(Max.)
Power Supply DC12V DC12V DC12V
拡張機能 不可 可能 可能
Remark ※ 拡張連動 : クラスターの 総 数量が 2,000 個を 超過する場合 AWL-CF008-DF00
制御装置を お互いに 接続して クラスターの 制御が 可能です。
易しいコントローラー [Easy Controller (Easycon Controller)]
LED(イージークラスター)の光を使用者が易しく自由に調節できるように設計されたスマート型の易しいコントローラー
  • 10つの組み合わせの256個のパノラマ演出が可能 -. LED 演出数設定機能 (最大 999個)
  • LED 明るさ制御 -. 演出速度制御

※ Option モード設定 : R,G,B 色の組み合わせで自分ならではのカラー演出可能/ ただ、他社製品 LEDモジュールとは連動ができない。

  • 易しいコントローラー [Easy Controller (Easycon Controller)]
モデル名 AWL-CF001-DF00(AW–EGC-C)
Dimension (mm) (W × L × H) 56 × 89 × 17
Processor STM32 F103VC6T
Memory 256KB(Internal) Flash
Interface J-Tag
Cluster Control TTL / 999Cluster(Max.)
Weight 15g
Supply Voltage/
Operating Current		 DC12V / 400㎃
Expandability Not allowed

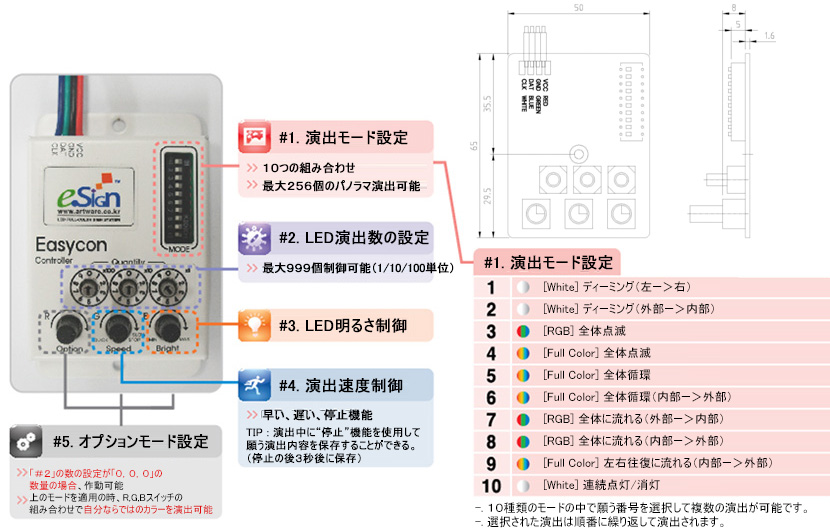

演出モード設定, LED演出数の設定, LED明るさ制御, 演出速度制御
